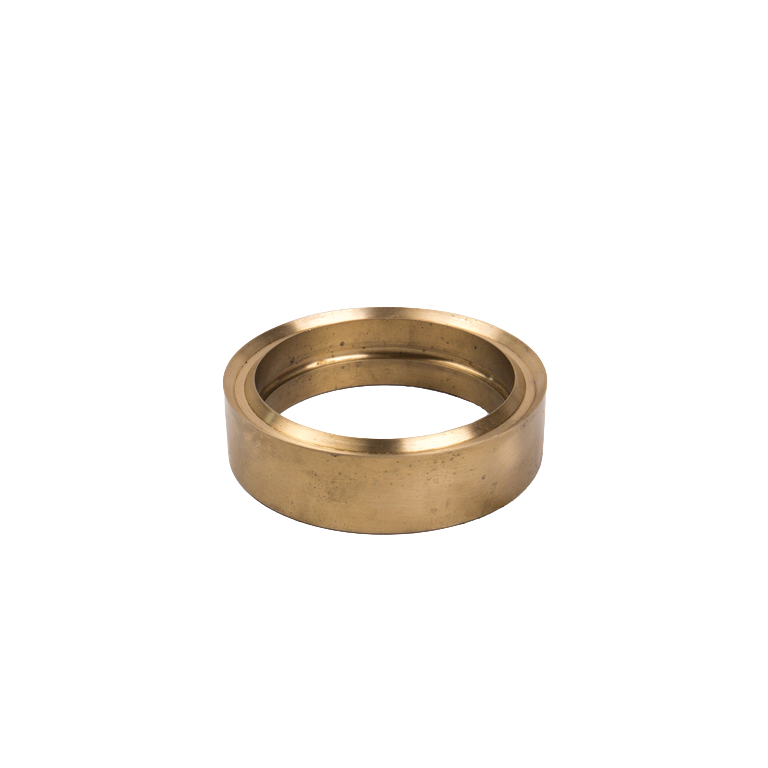

柱塞铜套产品介绍
柱塞铜套是柱塞泵柱塞密封系统中的套筒式配套零件， 通常安装在柱塞盘根盒内部，并套装在柱塞外侧， 与柱塞压帽、盘根密封组件及盘根盒共同组成柱塞端密封结构。
在典型柱塞泵液力端结构中， 柱塞压帽旋入盘根盒后对柱塞铜套施加轴向作用力， 柱塞铜套再与内部密封组件形成相应的压紧和定位关系。 因此，柱塞铜套并不是单纯的普通轴套， 而是柱塞盘根总成中参与密封组件定位和压紧的重要结构件。
根据不同柱塞泵的设计， 柱塞铜套还可能兼顾柱塞通过位置的支承、导向或隔离作用。 其内径、外径、长度、端面及与盘根之间的装配尺寸 都需要与柱塞直径、盘根盒及密封组件相匹配。
柱塞铜套的主要作用
1、传递轴向压紧力： 柱塞压帽旋紧后作用于柱塞铜套， 铜套将相应轴向作用传递至盘根或密封组件， 使密封件保持规定的装配状态。
2、定位密封组件： 对柱塞盘根、密封圈或相关内部零件形成轴向限位， 防止密封组件在柱塞往复工作过程中出现异常窜动。
3、形成柱塞通过通道： 柱塞铜套中心与柱塞外径配合， 为柱塞往复运动预留稳定的通过空间， 并与盘根盒内部结构保持同轴关系。
4、辅助支承与导向： 根据具体泵型结构， 铜套可在柱塞密封总成中承担一定的支承或导向作用， 有助于保持柱塞与盘根组件之间合理的工作位置。
5、保护相邻结构： 套筒类零件可以将部分直接接触、压紧或摩擦位置集中在可更换零件上， 有利于柱塞密封系统后期检修和零件更换。
与柱塞压帽和盘根盒的配合关系
柱塞盘根盒是整个柱塞密封组件的安装主体， 内部容纳盘根、密封圈、柱塞铜套及相关零件； 柱塞铜套安装在盘根盒内部； 柱塞压帽从外端旋入或安装后对铜套进行压紧。
可以简单理解为： 盘根盒负责提供安装腔体， 柱塞铜套负责内部压紧传递和定位， 柱塞压帽负责产生和保持压紧力， 柱塞盘根或密封组件则负责柱塞往复位置的主要动态密封。
结构特点
套筒结构： 产品通常具有中心通孔， 内径需要与柱塞及整体密封结构相协调。
端面参与压紧： 铜套端面需要与柱塞压帽或内部密封组件形成稳定接触， 因此长度和端面尺寸对装配状态具有直接影响。
尺寸匹配要求高： 外径与盘根盒内孔、内径与柱塞、 长度与盘根组合压缩空间均存在配合关系， 不宜仅根据外观进行替换。
材料具有针对性： 名称中的“铜套”通常表示该零件采用铜或铜合金类材料， 但具体材料牌号、硬度及性能应按照原配件和设备技术要求确定， 不宜在没有图纸的情况下统一指定。
与普通轴套的区别
柱塞铜套虽然具有套筒形状， 但在柱塞泵中通常不是单独作为旋转轴承使用。 它位于柱塞盘根盒及密封组件区域， 更重要的功能是参与盘根组件的定位、压紧和柱塞通道配合。
因此选型时除了关注内径和外径， 还需要核对总长度、端面位置、盘根组合、 柱塞压帽以及盘根盒内部台阶尺寸。
常见检查部位
检修柱塞密封系统时， 应检查柱塞铜套的内孔、外圆和两端压紧面， 观察是否存在明显磨损、拉伤、偏磨、变形、裂纹或异常腐蚀。
如果铜套端面磨损或长度发生明显变化， 可能影响柱塞压帽对内部密封组件的压紧状态； 如果内孔出现严重偏磨， 还应进一步检查柱塞、盘根盒及密封组件的同轴和安装状态。
选型要点
柱塞铜套属于柱塞密封总成中的尺寸配合件， 采购时建议重点确认以下信息：
1、柱塞泵品牌、系列及具体型号；
2、柱塞直径；
3、柱塞铜套内径和外径；
4、铜套总长度及端面结构；
5、盘根盒内部安装尺寸；
6、配套柱塞压帽结构及压紧位置；
7、配套盘根或密封组件的组合尺寸；
8、铜套材料或原配件材质要求；
9、原零件编号、实物样品或技术图纸。
安装与维护
安装前应清理柱塞铜套内孔、外圆及两端接触面， 同时检查盘根盒内部和柱塞表面是否存在毛刺、异物或明显损伤。
铜套装入盘根盒时应保持正确方向和同轴状态， 避免偏斜或强行敲击。 柱塞压帽安装后，应按照对应泵型的技术要求进行压紧， 防止因压紧不足造成密封组件松动， 或因过度压紧导致盘根工作状态异常。
如果更换柱塞盘根时发现铜套已经出现明显磨损， 应根据实际情况同步更换， 避免旧铜套影响新密封组件的装配和使用状态。
高压柱塞泵拆卸柱塞压帽、铜套或盘根组件前， 应按照设备操作规程完成停机、卸压和介质隔离， 确认系统无残余压力后再进行维护。
采购说明
聚力石油钻采设备有限公司提供柱塞铜套及柱塞泵柱塞密封系统相关配件。 不同泵型的柱塞铜套在内径、外径、长度、端面及材料方面可能存在差异， 采购时建议提供泵型号、柱塞直径、盘根盒规格、原零件号、 实物尺寸或技术图纸，以便核对相应产品。
