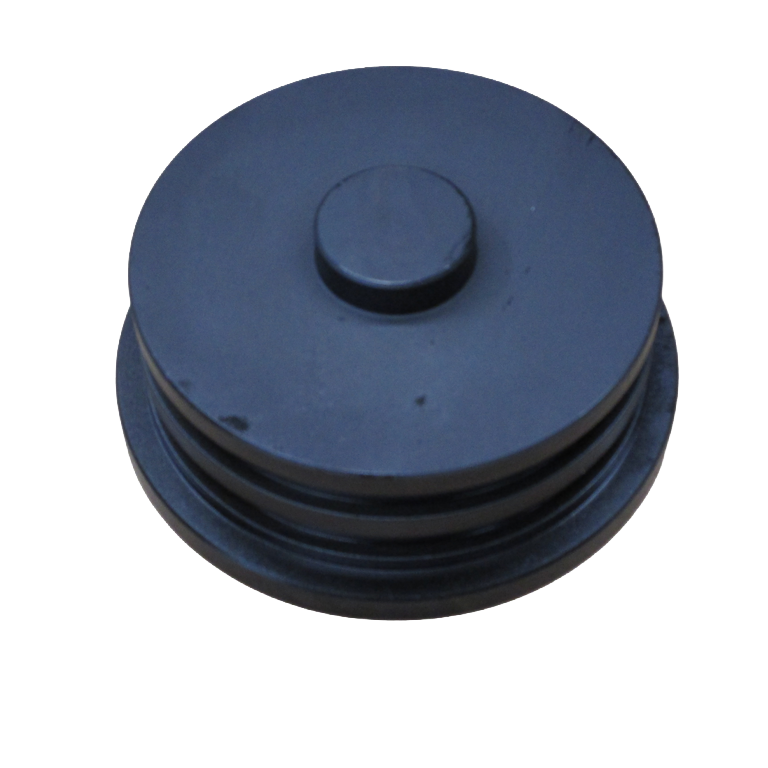

排出压盖产品介绍
排出压盖是柱塞泵液力端排出阀区域的重要结构配件， 通常安装在排出阀腔或排出端口位置， 用于封闭排出阀腔、定位相关阀组零件， 并与密封圈、排出压帽及阀箱共同形成排出端的封闭和固定结构。
柱塞泵运行过程中，柱塞往复运动使泵腔内压力周期性变化。 当排出阀开启时，高压介质由排出通道输出； 当排出阀关闭后，排出阀腔仍需要保持可靠的结构封闭。 排出压盖安装在这一高压区域， 其外圆、端面及密封槽需要与阀箱和密封件正确配合。
排出压盖本身主要承担阀腔封闭、零件定位和密封件安装支承作用。 实际的静密封通常由安装在压盖上的O形圈、密封圈、垫片或其他专用密封结构完成， 而排出压帽则从外侧对排出压盖进行压紧和固定。
排出压盖的主要作用
1、封闭排出阀腔： 安装在排出端口或排出阀腔开口位置， 对阀腔进行结构封闭， 防止高压介质从检修开口位置直接外泄。
2、安装排出端密封件： 压盖外圆或对应部位通常设置密封槽， 用于安装O形圈、密封圈或其他静密封件， 并与阀箱形成密封配合。
3、定位排出阀相关零件： 根据具体泵型结构， 排出压盖可与阀簧、阀套、导向件或其他阀组部件形成轴向定位关系， 保持排出阀组件的正确安装位置。
4、承受排出端压力作用： 排出端属于柱塞泵液力端高压区域， 压盖需要在压帽或其他固定结构约束下承受周期性压力载荷。
5、方便阀组维护： 拆卸排出压帽及排出压盖后， 可以进一步对排出阀、阀座、弹簧及相关导向件进行检查和更换。
安装位置与工作关系
排出压盖通常位于液力端排出阀组件上方或排出端口处。 在典型结构中， 排出压盖先安装进入排出端口， 密封圈套装在压盖对应密封位置， 再由排出压帽、螺栓或其他保持结构对其进行轴向固定。
排出压盖下方则与排出阀组区域相连， 不同泵型可能对应阀簧、阀套、导向衬套或其他零件。 因此排出压盖的底部结构不仅关系到封闭， 还可能直接影响阀组零件的定位和安装空间。
与排出压帽的区别
排出压盖和排出压帽通常配套使用， 但两者承担的功能不同。
排出压盖位于阀腔内侧， 主要负责阀腔封闭、密封件安装以及相关阀组部件定位； 排出压帽位于压盖外侧， 主要负责对压盖进行机械压紧和固定。
因此，如果排出端出现泄漏， 需要分别检查排出压盖、压盖密封件、阀箱密封面及排出压帽的固定状态， 不能简单判断为压帽松动。
产品特点
位于高压排出区域： 需要适应柱塞泵排出端周期性高压介质作用。
密封配合要求高： 压盖外圆、密封槽尺寸和阀箱安装孔需要保持正确配合， 否则可能影响排出端静密封效果。
兼具定位功能： 根据具体结构， 排出压盖可能同时参与阀簧、阀套或导向组件的轴向定位。
便于阀组拆装： 采用可拆卸压盖结构， 便于进行排出阀组件的检查和维修。
常见失效与检查部位
检修时应重点检查排出压盖外圆、密封槽、压紧端面、 与阀箱接触位置以及下部定位结构。 长期高压使用后， 这些位置可能出现冲蚀、腐蚀、划伤、压痕或变形。
如果压盖密封槽受损， 即使更换新的密封圈也可能出现泄漏； 如果压紧端面异常磨损， 则可能影响排出压帽对压盖的正常保持。
对存在导向或弹簧定位功能的排出压盖， 还应同步检查对应定位部位是否出现明显磨损或偏斜。
选型要点
排出压盖属于与液力端阀箱直接匹配的专用零件， 采购时建议重点确认以下信息：
1、柱塞泵品牌、系列及具体型号；
2、液力端或阀箱型号；
3、排出压盖外径、总高度及台阶尺寸；
4、密封槽位置、槽径和密封件规格；
5、与排出压帽之间的配合结构；
6、下部与阀簧、阀套或导向件的配合尺寸；
7、排出阀组规格；
8、原零件编号、实物样品或技术图纸。
安装与维护
安装前应彻底清理排出压盖、阀箱安装孔及密封槽， 检查是否存在毛刺、锈蚀、划伤和异物。 密封圈应按照规定位置安装， 避免安装过程中发生扭曲、切伤或挤伤。
排出压盖装入阀箱时应保持正确方向和同轴状态， 不宜通过强行敲击方式装配。 安装排出压帽或其他固定件后， 应按照对应泵型的技术要求完成紧固。
柱塞泵排出端属于高压区域。 拆卸排出压帽和排出压盖前， 必须按照设备操作规程完成停机、卸压及介质隔离， 确认排出管路和液力端无残余压力后再进行检修。
采购说明
聚力石油钻采设备有限公司提供排出压盖及柱塞泵液力端排出阀相关配件。 不同泵型的排出压盖在外径、密封槽、台阶、压紧结构及阀组定位方式方面可能存在差异， 采购时建议提供柱塞泵型号、液力端型号、排出阀规格、 原零件号、实物尺寸或技术图纸，以便准确核对产品。
